MCR-6000型乳腺機基本知識

關鍵詞：乳腺機，鉬靶機

  MCR-6000型乳腺機，是目前國內乳腺機市場裝機率較高的乳腺影像設備之一，正在抗擊乳腺疾病的第一線發揮著重要的作用，是廣大女性的乳腺健康守護者。為了能使用戶正確地掌握設備的使用、維護、保養要領，了解簡單地故障排除方法，進而最大限度的提高設備效能及工作效率。深圳市邁克瑞電子有限公司做為設備的生產廠家，將在公司的官方網站《服務幫助-產品推廣介紹》欄目中連載《MCR-6000型乳腺機的保養與維護知識》。同時亦歡迎廣大用戶投稿交流。

1.1  MCR-6000型乳腺機特點介紹：

• 高頻高壓：50KHz高頻脈沖直流電源，X線的有效利用率高，確保X線穩定性，同時可以減少病人對X線的接受劑量。

• 微焦點旋轉陽極X線球管：確保圖像清晰，分辨率可達18lp/mm以上，最小鈣化點分辨率小于100μm。

• 自動曝光控制（AEC）系統：靈敏度高，反應迅速，確保不同年齡、不同厚度的乳腺均能獲得最佳照射量的X線膠片。

• 無級電動壓迫器：

實現快速上升、快速下降、接觸到乳房組織后自動減速加壓、壓迫至預置壓力時自動停止。既減輕病人壓迫痛苦，又便于操作。

• 自動解壓裝置：

當病人完成攝片后，壓迫器立即自動釋放病人乳房的壓迫。

• 手動快速解壓裝置：

當受檢者攝片時或在壓迫過程中突然意外斷電的情況下，只需用手拔動解除壓迫鍵，既可使壓迫器快速上抬，立即解除病人乳房的壓迫。

• 雙側顯示，各項參數一目了然；　雙側操控，醫生操作隨心所欲。

雙側操作、顯示面板

雙側壓迫操作

雙側壓力設置

雙側壓力顯示

雙側距離顯示

雙側安全急停按鈕

雙側視野燈按鈕

雙側壓迫到位指示

雙側腳踏開關

1.2 MCR-6000型乳腺機結構特征

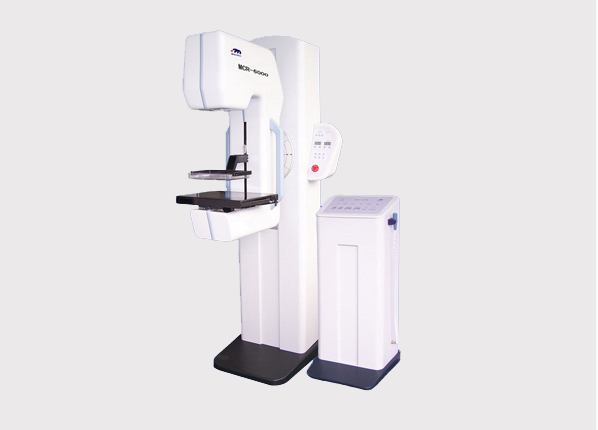

MCR-6000型乳腺機，是由計算機控制的高頻（50KHz）高壓電源、微焦點鉬靶旋轉陽極乳腺專用球管、機電控制電路、機架部分組成。整機分為主機、控制柜兩部分。（見MCR-6000型乳腺機整機外形結構圖一）。

    a) 主機包括X射線管、高壓發生器、攝片架、乳腺壓迫器、濾線器和暗盒；

   b) 控制臺包括控制面板和電源。

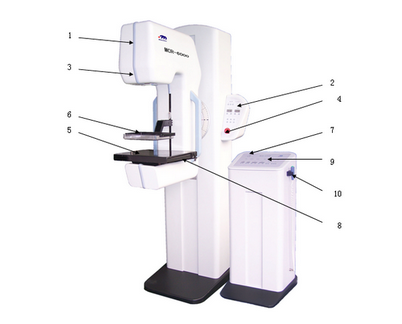

圖一

1. 鉬靶X線球管及旋轉陽極線圈   2. 雙側機頭控制面板   3. 限束器   4. 雙側緊急制動開關  5. 濾線器  6. 乳腺壓迫器  7. 電源開關  8. 雙向側拔插暗盒倉    9. 控制臺數字顯示面板   10. 手持曝光開關   11. 雙側四聯腳踏開關

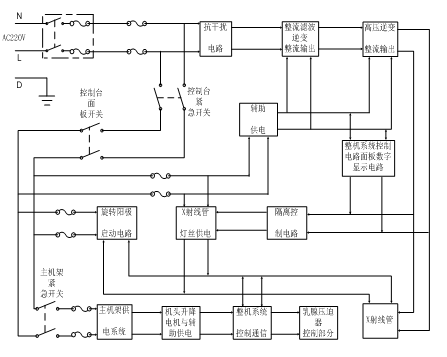

1.3  MCR-6000型乳腺機電路原理框圖

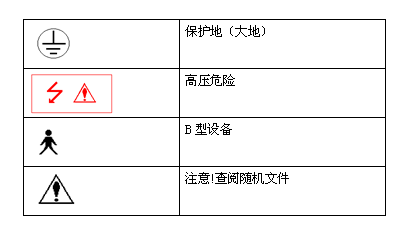

1.4  MCR-6000型乳腺機使用標記符號說明

（待續.......)
